Schrumpfschläuche sind in einer Vielzahl von Arten und Größen erhältlich und werden für eine Vielzahl von Anwendungen eingesetzt. Lesen Sie hier in dieser Gesamtübersicht, für welche Anwendungen Schrumpfschläuche verwendet werden, welche Arten es gibt und wann welcher Typ zum Einsatz kommt!
Arten von wärmeschrumpfbaren Produkten
Schrumpfschlauch ist ein wärmeschrumpfbares Produkt. Wärmeschrumpfprodukte sind Produkte, die, wie der Name schon sagt, schrumpfen, wenn sie Hitze ausgesetzt werden. Diese Produkte werden durch Strecken von Kunststoffen wie Polyolefin während des Produktionsprozesses hergestellt. Durch Erhitzen schrumpft das gestreckte Produkt wieder auf seine ursprüngliche Größe. Grundsätzlich können drei Arten von wärmeschrumpfbaren Produkten unterschieden werden:
Schrumpfschlauch
Wärmeschrumpfschläuche sind wahrscheinlich die bekannteste Art von wärmeschrumpfbaren Produkten. Schrumpfschlauch ist ein Schlauch, oft aus Polyolefin, der bei Erwärmung schrumpft.
Sehen Sie sich hier unser Sortiment an.
Schrumpfbare Glasfaser Kabelverbinder
Diese werden auch Schrumpfverbinder genannt. Dieses Produkt schrumpft beim Erhitzen und wird verwendet, um gebrochene Glasfaserkabel zu reparieren und neue Verbindungen von einem Glasfaserkabel zum anderen herzustellen.
Schrumpfbare Glasfaser Kabelverbinder bestehen aus drei Teilen: einem Stahlstab, um die Verbindung zu stabilisieren und zu schützen, einem Innenschlauch, der beim Erhitzen schrumpft, um die Verbindung herzustellen, und einem Außenschlauch, der sich um den Stahlstab und den Innenschlauch schrumpft, um die Stahlstange und das Innenrohr fest zusammenzuhalten.
Sehen Sie sich hier unser Sortiment an Schrumpfschläuchen an.
Schrumpfende Formteile
Wärmeschrumpfende Formteile haben eine je nach Typ unterschiedliche Form, die für bestimmte Anwendungen verwendet wird, wie z. B. das Aufteilen von Kabeln, die aus einem Gehäuse kommen, oder das Verschließen von offenen Kabeln.
Sehen Sie sich hier unser Sortiment an Formteilen an.
Schrumpfschläuche werden von allen wärmeschrumpfenden Produkten am häufigsten verwendet. Aus diesem Grund gehen wir in diesem Blog speziell auf Schrumpfschläuche und die verfügbaren Typen, die verschiedenen Anwendungen und die Eigenschaften von Schrumpfschläuchen ein.
Für welche Anwendungen werden Schrumpfschläuche verwendet?
Schrumpfschläuche werden für eine Reihe unterschiedlicher Anwendungen verwendet, nämlich:
- Der Schutz von Kabeln
- Die Reparatur von Kabeln
- Dem Markieren von Kabeln
Die häufigste Anwendung ist der Schutz von Kabeln. Durch das Schrumpfen eines Schrumpfschlauchs auf ein Kabel wird eine zusätzliche Schutzschicht um das Kabel herum geschaffen. Schrumpfschläuche bieten fünf Arten von Schutz:
- Mechanischer Schutz: Schützt das Kabel vor Verschleiß, Dellen und Brüchen.
- Elektrischer Schutz: Isolieren des Kabels.
- Wärmeschutz: Einige Arten von Schrumpfschläuchen sind selbstverlöschend oder flammhemmend, wodurch das Kabel widerstandsfähiger gegen Brandschäden wird.
- Chemikalienschutz: Einige Arten von Schrumpfschläuchen sind beständig gegen Säuren, Salze, Chloride und andere chemische Substanzen und können Kabel vor diesen Substanzen schützen.
- Umweltschutz: Schrumpfschläuche können vor UV-Strahlung und Korrosion schützen und bieten teilweise eine wasserdichte Abdichtung – insbesondere die Ausführungen mit Klebstoff.
Eine weitere häufige Anwendung ist die Kabelreparatur. Wenn ein Kabel beschädigt ist, ist die Verwendung von Schrumpfschlauch eine einfache Möglichkeit, das Kabel zu reparieren – vorausgesetzt, die Adern im Kabel sind noch intakt.
Außerdem werden Schrumpfschläuche manchmal verwendet, um Kabel zu markieren oder sie mit einer Kennzeichnung zu versehen. Durch die Verwendung einer bestimmten / offensichtlichen Farbe können Kabel leicht gekennzeichnet werden. Darüber hinaus ist der Schrumpfschlauch auch in einer transparenten Version erhältlich, mit der ein Etikett auf einem Kabel auch nach der Verwendung eines Schrumpfschlauchs auf dem Kabel noch gelesen werden kann. Schließlich sind eine Reihe von Schrumpfschlauchtypen bedruckbar. Der Schrumpfschlauch wird bedruckt und anschließend auf ein Kabel geschrumpft. Der Aufdruck schrumpft zusammen mit dem Schrumpfschlauch und bleibt lesbar.

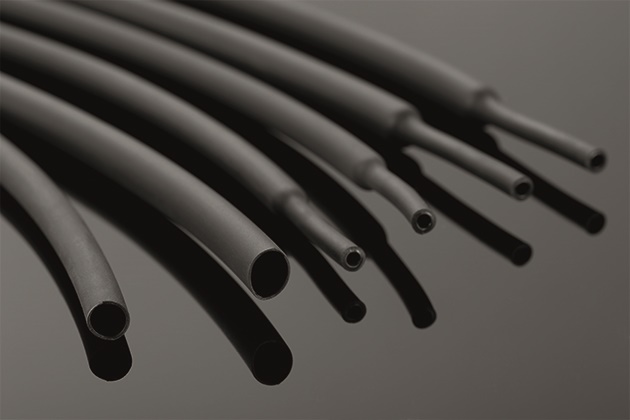

Die verschiedenen Arten von Schrumpfschläuchen
Schrumpfschläuche können in verschiedene Arten unterteilt werden. Unterschiedliche Arten können anhand der Wandstärke (dünnwandig, mittelwandig und dickwandig) und anhand des Materials, aus dem der Schrumpfschlauch besteht (vernetztes Fluorelastomer, vernetztes Polyolefin, vernetztes, Co-Extrudiertes, mit Klebstoff beschichtetes Polyolefin) unterschieden werden , vernetztes, mit Klebstoff beschichtetes Polyolefin, vernetztes PVDF, modifiziertes Polyolefin, modifiziertes Tetrafluorethylen).
Lesen Sie weiter unten mehr über die unterschiedlichen Wandstärken und über die Materialarten, aus denen Schrumpfschläuche bestehen.
Verschiedene Arten von Schrumpfschläuchen – Wandstärke
Schrumpfschläuche sind in drei Wandstärken erhältlich: dünnwandig, mittelwandig und dickwandig.
Dünnwandige Schrumpfschläuche haben eine Wandstärke von 0,4 bis 0,82 Millimeter und werden häufig in der Elektrotechnik für Niederspannungsanwendungen eingesetzt. Die Dünnwandigkeit von dünnwandigen Schrumpfschläuchen führt dazu, dass der Schlauch flexibler ist als dies bei mittelwandigen und dickwandigen Schrumpfschläuchen der Fall ist. Dünnwandige Schrumpfschläuche bieten jedoch weniger Schutz vor Schnitten und anderen mechanischen Beschädigungen.
Mittelwandige Schrumpfschläuche haben eine Wandstärke von 1,6 bis 3 Millimeter – je nach gewählter Variante.
Dickwandige Schrumpfschläuche haben nach dem Schrumpfen eine Wandstärke von 3,2 bis 4,7 Millimeter.
Verschiedene Arten von Schrumpfschläuchen – Materialqualität
Das Material, aus dem Schrumpfschläuche bestehen, hängt von den gewünschten Eigenschaften des Schrumpfschlauchs ab. Einige Materialtypen sind halogenfrei, andere Materialtypen sind selbstverlöschend. Lesen Sie unten mehr über die spezifischen Materialarten, aus denen unsere Schrumpfschläuche hergestellt werden.
Vernetztes Polyolefin
Der am häufigsten verwendete Materialtyp für Schrumpfschläuche ist „vernetztes Polyolefin“. Unter anderem wird der H-2(Z), der beliebteste Schrumpfschlauch, aus vernetztem Polyolefin hergestellt. Dieses Material ist UV-beständig, aber nicht halogenfrei. Außerdem ist dieser Materialtyp selbstverlöschend.
Vernetztes, Co-Extrudiertes, mit Klebstoff beschichtetes Polyolefin
Zwei Materialtypen sind sehr ähnlich: vernetztes, mit Klebstoff beschichtetes Polyolefin und vernetztes, Co-Extrudiertes, mit Klebstoff beschichtetes Polyolefin. Diese Materialtypen unterscheiden sich von vernetztem Polyolefin nur durch die klebende Kaschierung, die diese Materialtypen aufweisen. Diese beiden speziellen klebekaschierten Materialtypen unterscheiden sich in der Art und Weise, wie die Klebekaschierung hergestellt wird. Bei vernetztem, Co-Extrudiertem, mit Klebstoff beschichtetem Polyolefin wird die Klebstoffbeschichtung auf den Schrumpfschlauch geschmolzen. Dies ist bei vernetztem, mit Klebstoff beschichtetem Polyolefin nicht der Fall.
Modifiziertes Polyolefin
Modifiziertes Polyolefin ist ein Kunststoff, der aufgrund der hervorragenden Kriechstromfestigkeit und der elektrischen Eigenschaften dieses Materialtyps für mittelwandige Stromschienen-Isolierschläuche verwendet wird. Unser Schrumpfschlauch aus modifiziertem Polyolefin hat eine rote Farbe und ist sowohl UV-beständig als auch halogenfrei.
Vernetztes Fluorelastomer
Fluorelastomer wird auch Viton® genannt und bietet hervorragende Schnitt-, Stoß- und Verschleißfestigkeit. Dadurch eignet sich dieses Material perfekt für Anwendungen, bei denen eine hohe Beständigkeit gegen Kraftstoffe, Schmiermittel, Säuren, Lösungsmittel und korrosive Flüssigkeiten erforderlich ist. UV-beständig durch schwarze Farbe, nicht halogenfrei.
Vernetztes PVDF
Vernetztes PVDF ist ein von Kynar® hergestellter Kunststoff. Kynar® PVDF hat eine längere Lebensdauer als die oben genannten Materialtypen und bietet eine hervorragende Beständigkeit gegen die aggressivsten Lösungsmittel und Chemikalien, eine hohe mechanische Festigkeit und eine hohe Verschleißfestigkeit. Darüber hinaus ist Kynar® PVDF feuerbeständig, beständig gegen UV- und Nuklearstrahlung und widersteht hohen Temperaturen: bis zu einer Dauerbetriebstemperatur von bis zu 150 °C.
Modifiziertes Polytetrafluorethen
Modifiziertes Polytetrafluorethen (PTFE) wird auch als Teflon® bezeichnet – bekannt für die Antihaftbeschichtung in Bratpfannen. Da Schrumpfschläuche aus PTFE eine gute Beständigkeit bei hohen Temperaturen bieten, chemikalienbeständig und schwer entflammbar sind, werden Schrumpfschläuche aus diesem Materialtyp häufig in der Automobil-, Militär- und Luft- und Raumfahrtindustrie eingesetzt.
Eigenschaften von Schrumpfschläuchen – Schrumpfverhältnis
Verschiedene Arten von Schrumpfschläuchen haben unterschiedliche Schrumpfverhältnisse. Das Schrumpfverhältnis gibt an, in welchem Verhältnis der Schlauch bei Erwärmung im Durchmesser schrumpft. Ein Schlauch mit einem Schrumpfverhältnis von 2:1, 2:1 und einem Innendurchmesser (vor dem Schrumpfen) von 1,2 mm hat nach dem Schrumpfen einen Innendurchmesser von 0,6 mm.
Das Schrumpfverhältnis kann je nach Schrumpfschlauchtyp zwischen 1,5:1 und 6:1 liegen. Wir haben Schrumpfschlauchtypen mit folgenden Schrumpfverhältnissen in unserem Sortiment:
Eigenschaften von Schrumpfschläuchen – Form, Innendurchmesser und Art der Verpackung
Eine Reihe von Eigenschaften sind universell für alle Arten von Schrumpfschläuchen, unabhängig davon, aus welchem Material der Schrumpfschlauch besteht, welche Wandstärke er hat oder für welchen Zweck der Schrumpfschlauch verwendet wird. Lesen Sie unten mehr über diese Eigenschaften.
Form
Schrumpfschläuche sind in zwei Formen erhältlich: flach und rund. Die Form hat keinen Einfluss auf die Leistung oder Funktion des Schrumpfschlauches. Schrumpfschläuche mit einem Durchmesser bis 6,4 Millimeter sind immer rund, um die Handhabung zu erleichtern. Schrumpfschläuche mit einem Durchmesser von 6,4 bis 16 Millimeter sind sowohl flach als auch rund erhältlich. Schrumpfschläuche ab einem Durchmesser von 16 Millimetern sind immer flach. Andernfalls wäre es unmöglich, diese Größen auf einer Rolle zu verkaufen.
Innendurchmesser
Der Innendurchmesser ist bei der Wahl der richtigen Schrumpfschlauchgröße von Bedeutung. Wählen Sie immer einen Durchmesser, der nach dem Schrumpfen etwas kleiner ist als der Durchmesser des Kabels. Wenn ein Kabel beispielsweise einen Durchmesser von 9 mm hat, wählen Sie einen Schrumpfschlauch mit einem Nachschrumpfdurchmesser von 8 mm, damit der Schrumpfschlauch eng um das Kabel liegt.
Verpackungsart
Schrumpfschläuche können in drei Verpackungsarten geliefert werden:
- Auf einer Rolle
- Minibox
- Stange
Beachten Sie dies bei der Bestellung von Schrumpfschläuchen. Längenstücke werden meistens für kürzere Schrumpfschlauchstücke verwendet – bis zu 1,22 Meter. Schrumpfschläuche werden bei längeren Stücken – bis zu 150 Meter – auf einem Rohr geliefert.
Eine Minibox kann mit einem Schrumpfschlauch auf einer Rolle verglichen werden, mit dem Hauptunterschied, dass die Rolle in einer Minibox kürzer ist (5 oder 10 Meter) und dass die Rolle in einer Schachtel verpackt ist, daher „Minibox“. Auf diese Weise kann die Box problemlos als Spender, beispielsweise am Arbeitsplatz, verwendet werden.
Die Eigenschaften pro Schrumpfschlauchtyp finden Sie in umfangreichen Übersichten auf unseren Produktseiten. Benötigen Sie Hilfe bei der Suche nach dem richtigen Schrumpfschlauchtyp? Sehen Sie sich unser Flussdiagramm an, um ganz einfach den richtigen Schrumpfschlauchtyp zu finden.
Sind Sie sich noch nicht sicher, für welche Art von Schrumpfschlauch Sie sich entscheiden sollen? Unsere Berater helfen Ihnen gerne weiter! Kontaktieren Sie sie für eine individuelle Beratung.
