Kabelschuhe sind in der Elektrotechnik weit verbreitet und gehören zur Grundausstattung von Elektrikern und Installateuren. Aber auch im Heimwerkerbereich, zum Beispiel beim Arbeiten mit elektrischen Geräten oder Stromkabeln, sind Kabelschuhe praktisch. Doch was genau sind Kabelschuhe? In diesem Beitrag erfahren Sie mehr darüber.
Was ist ein Kabelschuh?
Ein Kabelschuh besteht aus einem Anschlussstück aus Messing oder Kupfer und, im Fall von isolierten Kabelschuhen, einer PVC-Isolierhülse. Diese ist meist blau, gelb oder rot. Kabelschuhe dienen dazu, Kabel sicher mit elektrischen Anlagen zu verbinden.
Wie funktioniert ein Kabelschuh?
Das Kabel wird in das runde Ende des Anschlussstücks eingeführt und dort festgecrimpt. Das andere Ende des Kabelschuhs wird mit der elektrischen Anlage oder einer anderen Verbindung verbunden. Kabelschuhe stellen also eine sichere elektrische Verbindung zwischen Kabel und Installation her. Die Isolierhülse isolierter Kabelschuhe verhindert Kurzschlüsse.
Wie oft muss man einen Kabelschuh crimpen?
Je nach Leiterquerschnitt wird ein Kabelschuh 1-, 2- oder 4-mal verpresst. Immer wird von der Anschlussseite des Kabelschuhs aus gecrimpt (bei einem Ringkabelschuh also von der Ringseite).
| Leiterquerschnitt | Anzahl der Crimpungen |
| 6 mm² | 1 |
| 10 mm² | 1 |
| 16 mm² | 1 |
| 25 mm² | 2 |
| 35 mm² | 2 |
| 50 mm² | 2 |
| 70 mm² | 2 |
| 95 mm² | 2 |
| 120 mm² | 2 |
| 150 mm² | 2 |
| 185 mm² | 2 |
| 240 mm² | 4 |
| 300 mm² | 4 |
Wie viele Ampere kann ein Kabelschuh übertragen?
Die maximale Stromstärke eines Kabelschuhs wird durch seine Farbe angegeben:
• Rot – 0 bis 16 Ampere
• Blau – 17 bis 25 Ampere
• Gelb – 26 bis 40 Ampere

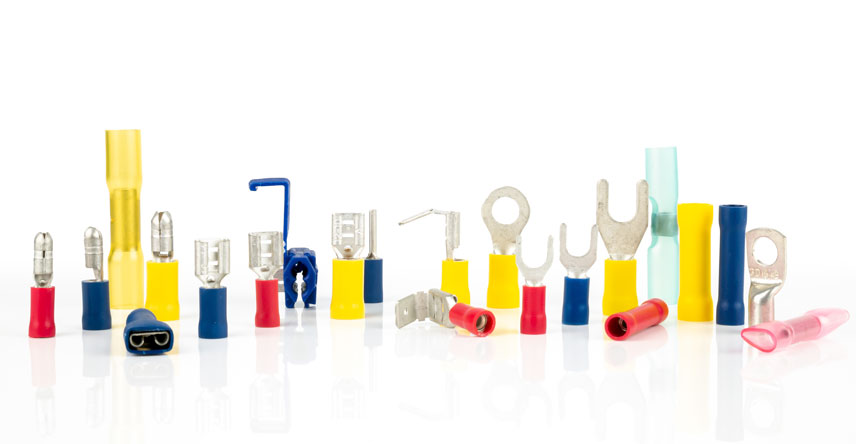

Welche Arten von Kabelschuhen gibt es?
Grundsätzlich unterscheidet man zwei Arten: isolierte und nicht isolierte Kabelschuhe. Isolierte Kabelschuhe besitzen eine PVC-Hülse, die Kurzschlüsse verhindert. Nicht isolierte Kabelschuhe haben diese Hülse nicht und sind ausschließlich als Ringkabelschuhe erhältlich. Isolierte Kabelschuhe gibt es hingegen in vielen Varianten.
Welche Crimpzange für Kabelschuhe?
In unserem Sortiment finden Sie vier verschiedene Crimpzangen:
• WKK – Crimpzange für isolierte Kabelschuhe 0,5–6,0 mm² (Stahl)
• WKK – Crimpzange für isolierte Kabelschuhe 0,5–6,0 mm² (Carbonstahl)
• WKK – Crimpzange für nicht isolierte Kabelschuhe 0,5–16 mm²
• WKK – Crimpzange mit 3 Wechselprofilen (für Aderendhülsen, isolierte und nicht isolierte Kabelschuhe)
Welche Zange Sie benötigen, hängt vor allem vom Durchmesser des Kabelschuhs ab. Für Kabelschuhe ab 6 mm² ist die Crimpzange für nicht isolierte Kabelschuhe von 0,5–16 mm² geeignet.
Möchten Sie für alle Anwendungen die passende Zange griffbereit haben? Dann empfehlen wir unsere Crimpzange mit Wechselprofilen.
